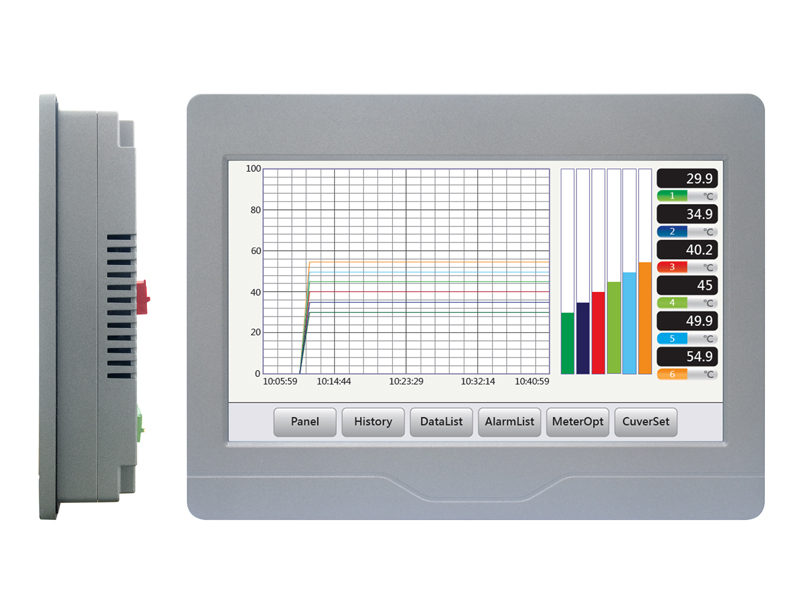

無紙記錄器

品名

無紙記錄器

顯示介面

9吋 TFT觸控LCD(800x480 Pixels), 觸控帶蜂鳴器

實用功能

最多4組二線式4~20mA傳送器直接輸入, 最多1組4~20mA再輸出功能,

具乾接點狀態輸入, 單一通道最多可設定上限及下限各一組繼電器警報輸出,

大螢幕可同時顯示即時曲線/即時數值/柱狀圖, 可使用USB隨身碟下載csv資料檔

運算功能

平方根計算（4~20mA, 二線式4~20mA） / 加法, 減法, 乘法運算

輸入訊號

乾接點：短路時記錄1, 開路時記錄0

傳送器：4~20mA二線式（內部供電24VDC）

電壓：0~5V / 1~5V / 0~20mV / 0~60mV / 0~100mV

電流：4~20mA / 0~20mA

熱電偶：S, R, B, K, N, E, J , T, WRe5-26

熱電阻：PT100, Cu50, 0~80Ω, 0~400Ω

輸出訊號

繼電器(2A/250VAC/30VDC)輸出, 4~20mA輸出

通道反應速度

≤1.5秒

內部儲存容量

150MB（若設定每秒記錄1次, 資料可儲存70天）

外部支援插槽

FAT32格式, 最大512MB隨身碟

數位通訊

RS485 Modbus RTU

工作電源

100~240VAC(50~60Hz)

使用環境

-10~60℃ , 0~90%RH(無結露)

外型尺寸(mm)

231(寬) x 170(高) x 38(深)

開孔尺寸(mm)

221(寬) x 160(高)

消耗功率

≤5W

重量

約0.7kg
