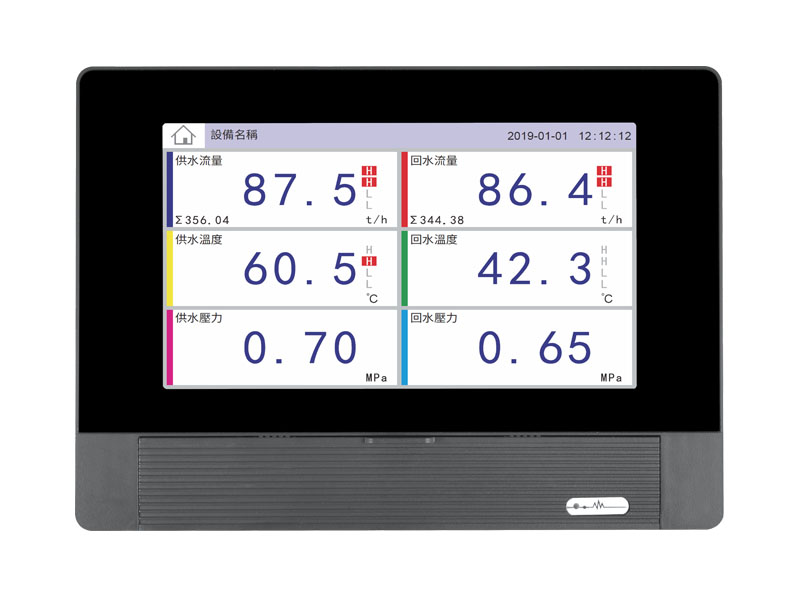

無紙記錄器

品名

無紙記錄器

顯示介面

7吋 TFT觸控LCD(800x480 Pixels)

10.1吋 TFT觸控LCD(800x480 Pixels)

實用功能

最多24組類比訊號輸入, 最多24組繼電器(常開)輸出, 可顯示柱狀圖, 即時曲線, 歷史曲線, 累積量, 查閱警報時間, 內置1GB容量自動儲存大量歷史數據, 可使用usb隨身碟下載歷史數據透過軟體轉換為excel格式

類比輸入

電流 : 4~20mA / 0~20mA / 0~10mA

電壓 : 0~5V / 1~5V / ±10V / 0~20m V / 0~100mV

電阻 : 0~175Ω / 0~400Ω

熱電偶 : S, R, B, K, N, E, J , T, WRe3-25, WRe5-26, F1, F2

熱電阻 : PT100, Cu50, Cu53, BA1, BA2

繼電器輸出

常開接點(3A/220VAC/24VDC)

取樣頻率

全通道1Hz

內部儲存容量

1GB

外部支援插槽

USB 2.0標準, 最大32GB隨身碟(FTA32格式)

數位通訊

RS232 Modbus RTU / RS485 Modbus RTU /

10BASE-T Ethernet Modbus TCP(最多4個client端同時間連線)

工作電源

100~240VAC(50~60Hz) / 24VDC

耐溫濕度

-10~65℃ , 0~95%RH(無結露)

安裝方式

盤面式安裝(盤面厚度1~6mm)

外型尺寸(mm)

213(寬) x 153(高) x 64(深)

288(寬) x 222(高) x 68(深)

開孔尺寸(mm)

193(寬) x 139(高)

260(寬) x 201(高)

消耗功率

≤27W(基本模組)

≤37W(基本模組)

重量

約1.2kg

約2.1kg
